Сравнительный анализ технологий получения радиовизиографического изображения

На сегодняшний день большинство предложений по цифровой радиовизиографии базируется на непрямом преобразовании рентгеновского излучения. Т. е. прошедшее через ткани зуба рентгеновское излучение попадает на приемный датчик, внутри которого (в слое сцинтиллятора) преобразуется в видимое излучение. Затем это видимое излучение считывается ССD–матрицей, электрический сигнал с который поступает на интерфейс связи с компьютером, а затем полученное цифровое изображение может быть просмотрено на мониторе. Таким образом, изображение получается посредством двойного преобразования:

Рентгеновское излучение → свет → электрический сигнал

Недостатки этого метода в том, что при преобразовании рентгеновского излучения в видимое происходят неизбежные потери и искажение информации из-за физических эффектов (рассеивание, поглощение, наложение и пр.), возникающих в слое сцинтиллятора. В результате, после считывании ССD–матрицей преобразованной информации в виде светового излучения, получаемое цифровое изображение содержит все артефакты, которые выражаются в виде некоторой размытости и нечеткости.

Кроме того, CCD сенсор имеет очень высокий коэффициент поглощения излучения, поэтому любая ошибка экспозиции рентгеновского излучения ведет к плохому качеству снимка. Конечно, в таких случаях можно с помощью программных инструментов изменять яркость, гамму и контрастность получившегося темного или светлого снимка, но достоверность информации неизбежно теряется.



Непрямая радиографическая система

Рентгеновское излучение → свет → электрический сигнал

Cцинтиллятор + CCD



Есть еще один существенный момент, на котором очень часто (в 95% случаев) заостряют внимание будущие покупатели радиовизиографов: реальное видеоразрешение полученного цифрового изображения. Производители радиовизиографов с ССD сенсором сообщают в технических аннотациях информацию о видеоразрешении, основываясь на размерах пикселов и разрешении собственно ССD–матрицы. Однако следует понимать, что ССD–матрица считывает уже преобразованное видимое излучение (с неизбежными искажениями и потерями) и, собственно, ее разрешение не является определяющим для качества, достоверности и четкости получаемого изображения.



Прямое преобразование излучения

Рентгеновское излучение → электрический сигнал

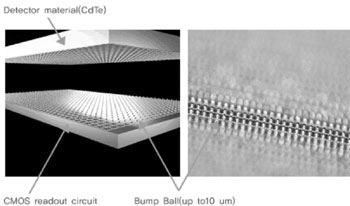

Гибридный полупроводник + CMOS схема



Но существует и другая технология — с прямым преобразованием рентгеновского излучения в электрический сигнал (т.е. цифровое изображение). Этот метод исключает вышеописанные искажения и потери информации, а изображение получается более четким, контрастным и достоверным. Суть технологии такова: рентгеновское излучение попадает на детектор (обычно это кристалл кремния или кадмий-теллурия), в котором, в зависимости от количества энергии излучения, попавшего на каждую приемную ячейку (пиксел), происходит считывание информации соответствующей ячейкой на CMOS–матрице. Электрический сигнал с CMOS–матрицы поступает непосредственно на интерфейсное устройство, а далее в персональный компьютер и на монитор. В этом случае, изображение получается путем прямого преобразования:

Рентгеновское излучение → электрический сигнал

«Гибридная» CMOS технология с прямым преобразованием излучения



Не вдаваясь в полемику и критику очень популярных радиовизиографов на основе ССD–матрицы, мы предлагаем самый простой и верный способ оценить качество и диагностическую информативность изображения, получаемого посредством датчиков с CMOS технологией — увидеть снимки, полученные этими двумя методами и сравнить их.
